磁致伸縮液位儀的工作原理主要是利用磁效應和超聲效應的結合來達到測量目的,。磁效應即維德曼效應和維拉里
磁致伸縮液位儀的工作原理主要是利用磁效應和超聲效應的結合來達到測量目的。磁效應即維德曼效應和維拉里效應,。磁致伸縮液位計是由測量管,、浮子和電子變送器三部分組成。測量管外管為不銹鋼保護管,，內部為磁致伸縮線,；浮子沿測量管隨液面上升或下降，浮子內裝有永久磁鐵,，并在周圍形成磁場,；電子變送器定時發出電流脈沖，稱起始脈沖,，該脈沖沿磁致伸縮線向下傳播,，在向下運動中其周圍也產生一個磁場。兩磁場相遇瞬間產生一個扭力,，作用于磁致伸縮線上,，形成一個返回脈沖。該脈沖以固定的速度向上傳播,，并被傳感器線圈所接收，產生一個電動勢,。通過測量起始脈沖與返回脈沖之間的時間間隔即可精確的測出液位高度,。

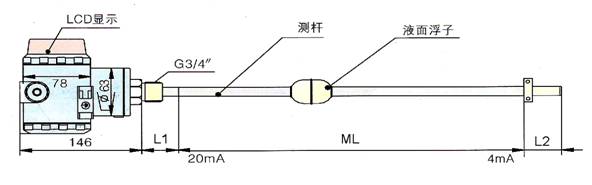

外形尺寸

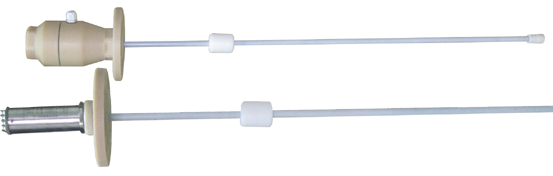

DYCSF防腐磁致伸縮液位計
品示意圖
和普通的磁致伸縮液位計比較，防腐磁致伸縮液位計具有普通液位計的特點,，還具有如下優點：
1：
測桿和浮球是耐腐蝕的聚四氟乙烯材料,，耐強酸堿腐蝕
2：
外殼和連接法蘭為尼龍材質，在酸堿環境中耐腐蝕
3：
密封性能好,，連接處均做了密封處理
此規格液位計專為較強腐蝕環境設計,，是化工行業的理想選擇

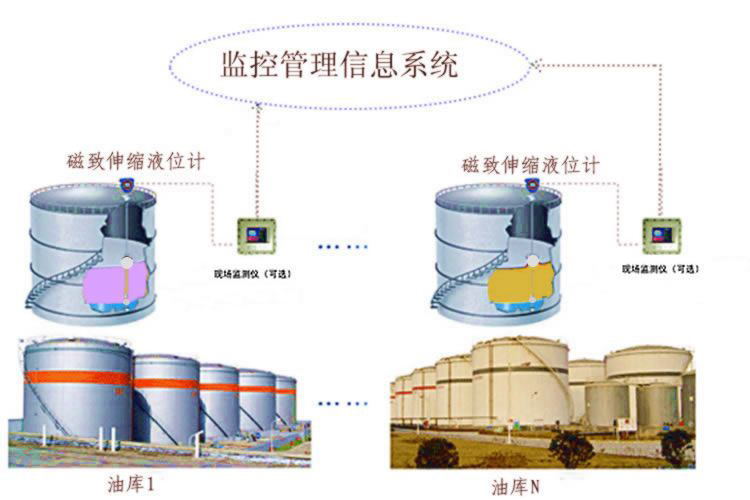

油罐液位自動計量檢測系統
磁致伸縮液位計可同時檢測液面、界面,、溫度,，使用壽命長，免維護,，是作為加油站（油庫）油罐液位檢測的首選產品
加油站自動計量系統： 采用桿式液位計,，配置液位監控儀，可同時顯示24個油罐的油位,；可同時顯示油位和水位,；本安型防爆,，安全可靠；可實現聯網,，進行遠程管理,。
油庫油罐液位自動計量系統: 用桿式或纜式液位計，配置多功能液位監控儀,，可同時顯示128個油罐的數據,；可同時顯示液位和界位；管理軟件自動顯示油品的進銷存情況,，實時監控,，并自動盤存，生成班,、日,、月報表。
技術參數：
| 測量范圍： |
硬桿0～6m 軟纜0～25m |
|---|---|
| 分 辨 率： | ±0.1mm |
|
|
|
| 供 電： | 24VDC |
| 輸 出： |
模擬輸出：二線制或三線制4—20mA（現場顯示可選） 數字輸出：RS485 |
| 溫度檢測： | 1～5個 |
| 介質密度： | ≥0.5g/cm3 |
| 介質溫度： | 常溫型 —40℃～100℃ ，高溫型 0℃～280℃ |
|
|
|
| 環境條件： | 溫度 —20℃～70℃ ,，相對濕度 ＜95% |
| 測桿材質： | 不銹鋼（304 316 304＋四氟套管） |
|
|
|
| 過程連接： | G3/4″（3/4″NPT或法蘭連接）,，用戶可自選 |
| 電氣接口： | M20×1.5 |
